概述

　　電液動插板式雙層卸灰閥是根據蘑菇頭式、錐形閥等結構的卸灰閥所存在的“體積大、泄漏率高、閥頭易磨損以及卡料、心機易燒毀、在工業銷售流程中無法進人自動控制”等缺陷而研制的一種結構簡單、設計新穎的更新?lián)Q代之產品。可廣泛應用于冶金、礦山、建材、電力、化丁等工業銷售流程需要遠程控制或現場控制卸灰的過程中。

特 點

1、集機、電、液、控于一體，可實現遠距離控制、中央調度室監控和微機控 制；

2、通電后，自動完成上、下閥之間互相交替工作，確保正壓或負壓卸料的工況下不會泄壓，至設　　　 定的卸料量后自動停止，雙閥全部關閉；

3、卸料途中遇到卡料現象時，可自動處理故障；

4、配用螺旋閘門便于對本閥維護而起切斷料流的作用；

5、泄漏率低，泄漏率≤0．05％；

6、采用電液推桿作動力源，過載自動卸荷，白鎖性好，不漏油，運行平穩；

7、通過調整調節螺釘可調整密封間隙；

8、采用插板結構卡料現象比其它結構卸灰閥的頻率低且不易磨損。

工作原理

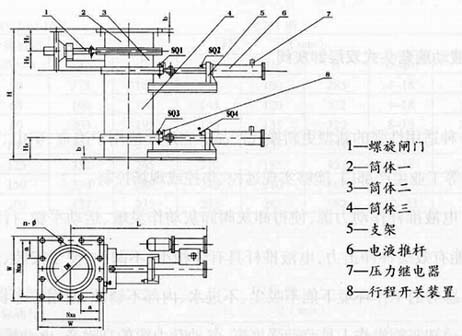

　　本閥為機、電、液、控于一體的卸料裝置，接通電源后，上閥電液推桿自動 打開閘板，至限位開關(SQ2)后，停留數秒卸料，然后關閉上閥閘板，至限位開 關(SQl)后轉入下閥工作，下閥電液推桿打開閘板至限位開關(SQ4)后，停留 數秒卸料，然后關閉下閥閘板至限位開關(SQ3)后，轉入上閥工作。如此交替 工作，至設定的卸灰量后，自動停止全過程工作。

當運行途中突然遇到卡料時，電液推桿配備的壓力繼電器輸出信號，控制 電液推桿迅速打開再關閉，排除卡料缺陷。

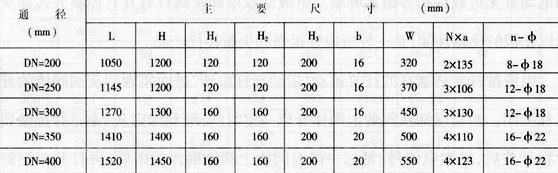

主要技術性能參數表

備注：1、用戶如需表中未列出的特殊要求，可按用戶要求設計制造；

2、電液推桿最大工作頻率在常溫下≤20次/小時為宜。
